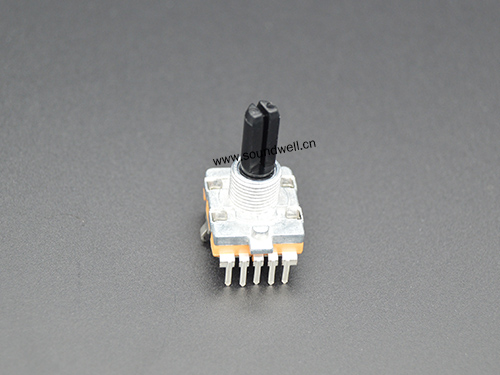

ES16塑膠柄絕對編碼器產品介紹
編碼器型號：ES162102E0B-HA1
ES16絕對編碼器特點：絕對型編碼器因每個位置點輸出信號的唯一性，使其具備抗干擾、斷電后可以記憶保存的特性。產品性能穩定、密封性好，有立式與臥式兩種安裝方式。
ES16絕對編碼器應用：洗衣機、微波爐、調音臺、音響等
主要功能：定時器用開關、溫度調節、功能切換等
ES16絕對編碼器產品規格參數
主要規格:外形尺寸：16mm
額定功率：DC12V 4mA；
定位數：12個/16個；
工作溫度：-10℃～70℃；
旋轉壽命：30000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational torque 旋轉力矩 ：30~200gf.cm
2、Total ratational angle 全回轉角度：360°
3、Number and position of detent 定位點數：12 detents ，16 detents
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：12 pulses，16 pulses
2、Contact resistance 接觸阻抗：＜100mΩ
3、Rating power 額定功率 ：DC12V 4mA
4、Insulation resistance 絕緣阻抗：10M? 1 Minute at DC 50V
5、Dielectric voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命：30,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

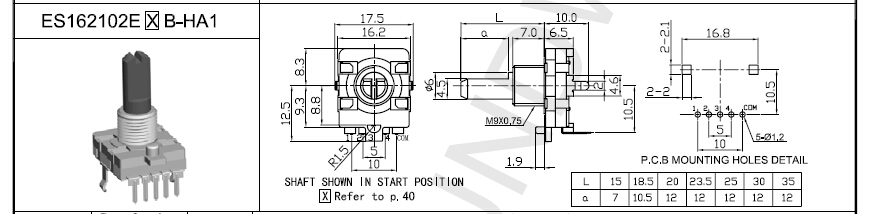

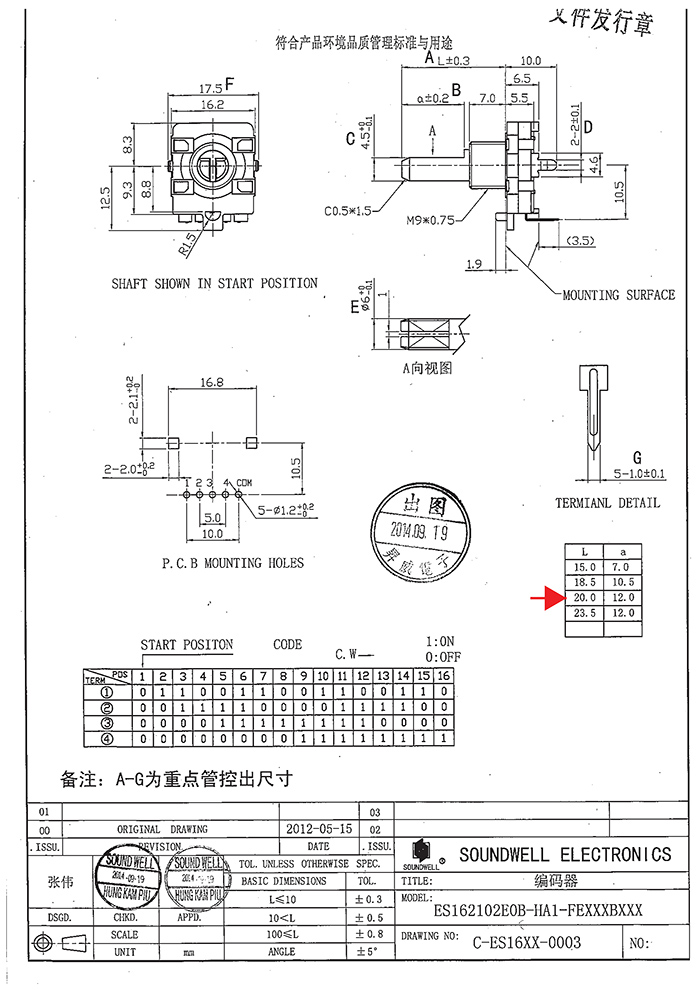

ES16絕對編碼器規格書參考如上規格書,編碼器手柄型狀和尺寸可多選，上圖有可選尺寸！如有不明可咨詢右側客服
