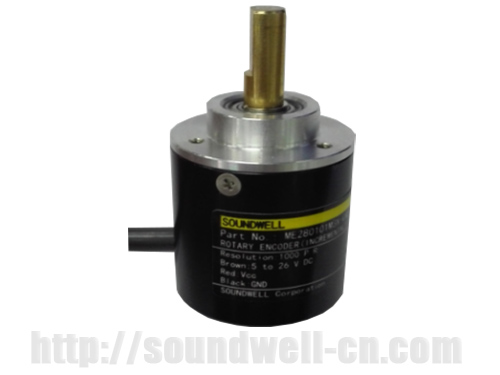

磁電編碼器性能不易受塵埃和結露的影響；其結構簡單緊湊，無觸點、長壽命、耐高低溫、抗振動、響應速度快,成本較低,性價比高于光電編碼器因而被設計師們追棒,但關于磁電編碼器接線,有些朋友不敢確定,升威電子給大家匯總下接線方式.

        磁電編碼器有5條引線，其中3條是脈沖輸出線，1條是COM端線，1條是電源線（OC門輸出型）。編碼器的電源可以是外接電源，也可直接使用PLC的DC24V電源。電源“-”端要與編碼器的COM端連接，“+ ”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接，A、B、Z兩相脈沖輸出線直接與PLC的輸入端連接，A、B為相差90度的脈沖，Z相信號在編碼器旋轉一圈只有一個脈沖，通常用來做零點的依據，連接時要注意PLC輸入的響應時間。旋轉編碼器還有一條屏蔽線，使用時要將屏蔽線接地，提高抗干擾性。

    編碼器---------PLC

    A--------------X0

    B--------------X1

    Z--------------X2

    +24V-----------+24V

    COM----------- -24V--------------COM


磁電編碼器接線安裝注意事項

1.必須持有電梯控制系統編碼器部分接線圖和磁電編碼器說明書，兩者結合正確接線。
2.安裝時，磁電編碼器應輕拿輕放，避免碰撞，嚴格禁止在安裝過程中用錘子和其它物體擊打磁電編碼器，如果在安裝過程中，電梯曳引機的軸徑和編碼器的內徑有誤差，可打磨曳引機軸，或用砂紙輕磨編碼器內套。
3.磁電編碼器主體與編碼器的連線如果是用帶螺紋的插拔件連接，在連接時必須將編碼器口與其連線口對好，以免插入時損壞針口。
4.磁電編碼器接線時最好與動力線分開，以防止干擾。
5.磁電編碼器的主體與曳引機軸應是彈性連接。

6.磁電編碼器安裝與曳引機的軸必須保持良好的同心度。

        廣東升威電子專業生產磁電編碼器,該產品應用于機器人、自動化生產線、自動裝配機、電梯、紡織機械、縫紉機械、包裝印刷機械、數控機床、制圖儀和測角儀等領域。另外此款編碼器還可在PLC應用中作為高速信號輸入元件，使PLC更加迅速和精準地實施閉環控制。找磁電編碼器廠家就找升威電子.
